一、?產品概述

LC-880多功能動平衡儀，是專門針對旋轉設備動平衡而設計的，用于現場設備動平衡矯正使用，在此之上，系統支持，點檢功能，故障診斷功能。

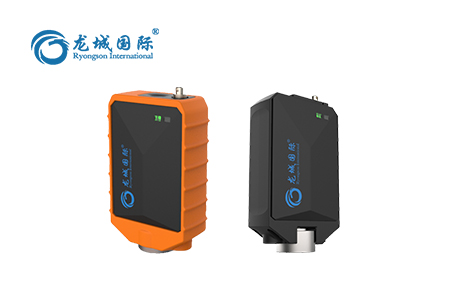

圖 1動平衡儀

二、?產品功能

1. 單面動平衡

具有單面、雙面動平衡能力，可適合不同種類轉子的現場平衡?？梢栽诂F(xiàn)場迅速判斷機械設備運行狀態，分析出機械設備是否存在動平衡不良故障。如果存在，則可以利用系統提供的試重法或影響系數法進行動平衡校正，系統將自動解算出加(減)配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡。

1)?設備連接操作

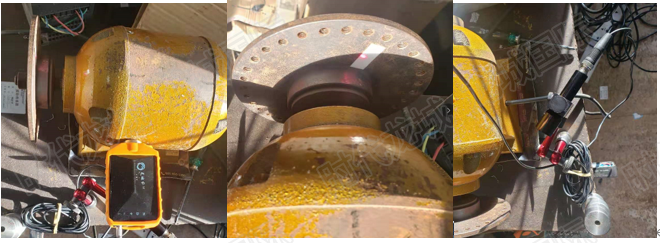

設備旋轉體上貼上反光貼、LC-880多功能動平衡儀開機，水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊第 一進行綁定。

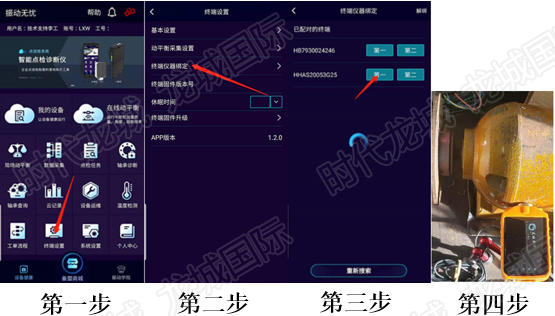

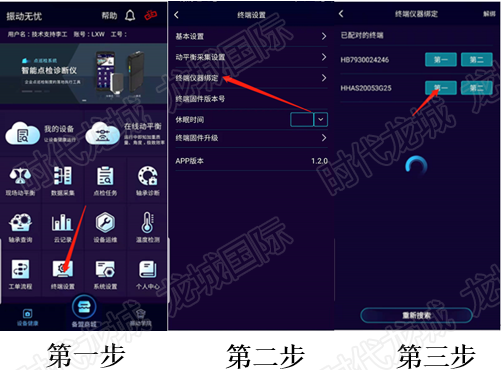

圖 2設備綁定步驟

終端設置——終端設置綁定——第 一

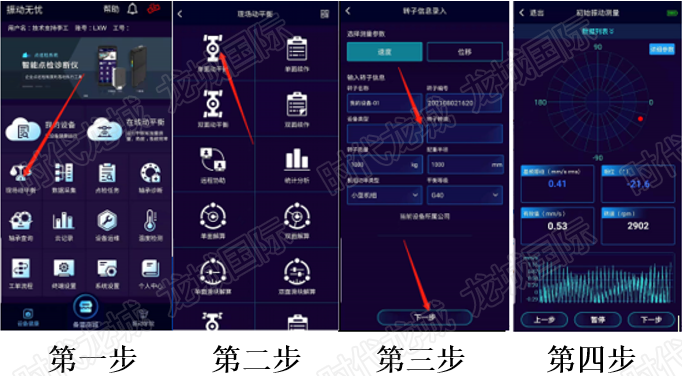

2)?動平衡操作步驟

點擊現場動平衡、單面動平衡、輸入相應的參數、下一步、開啟電機并點開始。

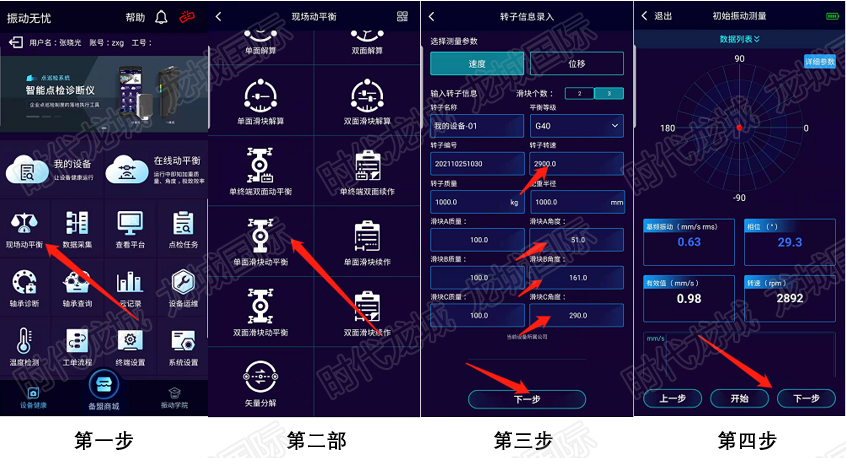

圖?3轉子配置

現場動平衡——單面動平衡——輸入轉子信息——下一步——開始——下一步

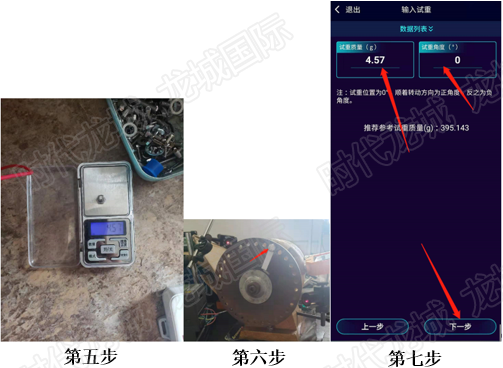

3)?配置試重

等待手機提示停止后關閉電機，根據提示在0度配置4.57g，點擊下一步啟動電機。

圖 4配置試重

配重——輸入配重——下一步

4)?一次配重

點擊開始等待其自動停止后關閉電機取下試重，點擊下一步，根據提示5.4度位置配置1.47g，點擊開始啟動電機。

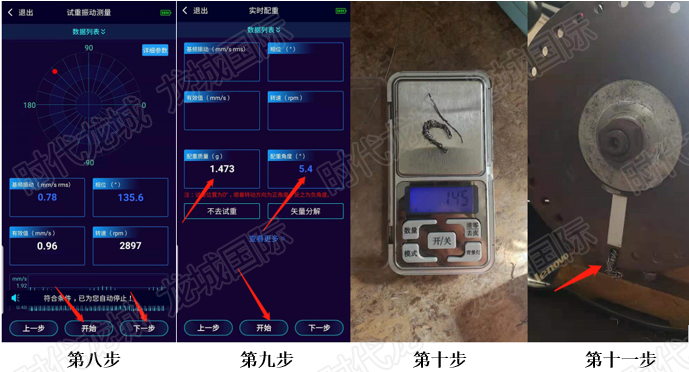

圖 5 第 一次配重

開始——下一步——配重——開始

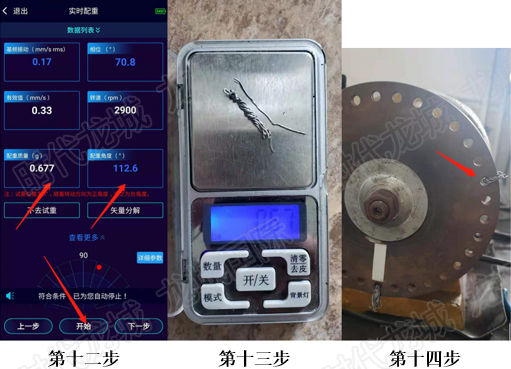

5)?二次配重

圖 6二次配重

開始——配重

點擊開始等待手機停止后關閉電機，在112度配置0.67g，點擊開始并開啟電機。

6)?平衡結果

點擊開始等待手機提示停止后關閉電機，此次平衡結果是0.05mm/s。點擊下一步查看平衡結果，點擊查看報告可看到平衡結論，導出平衡結果。

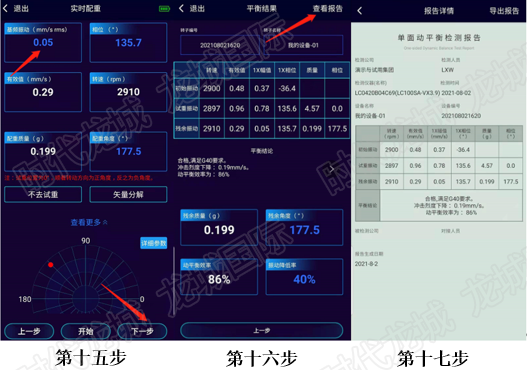

圖 7平衡結果

下一步——查看報告——導出報告

2.?滑塊動平衡

1)?設備連接操作

設備旋轉體上貼上反光貼、LC-880多功能動平衡儀開機，水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊第 一進行綁定。

圖 8設備綁定步驟

終端設置——終端設置綁定——第 一

2)?動平衡操作步驟

點擊現場動平衡、單面滑塊動平衡、輸入相應的參數、下一步、開啟電機并點開始。

圖 9動平衡操作

現場動平衡——單面滑塊動平衡——輸入轉子信息——下一步——開始——下一步

3)配置角度

等待手機提示停止后關閉電機，根據提示滑塊A移動到76°，點擊下一步啟動電機。

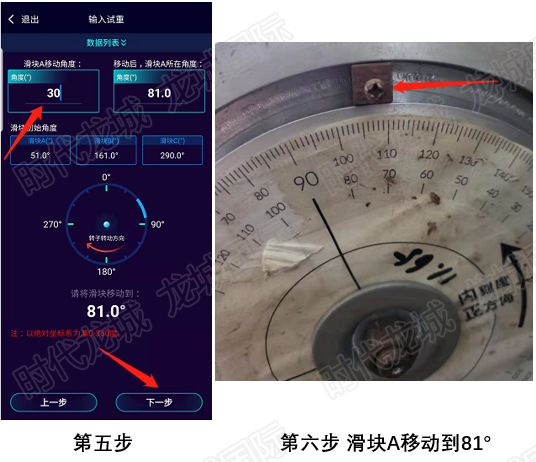

圖 10輸入試重

滑塊A輸入角度——下一步——移動滑塊A到81°

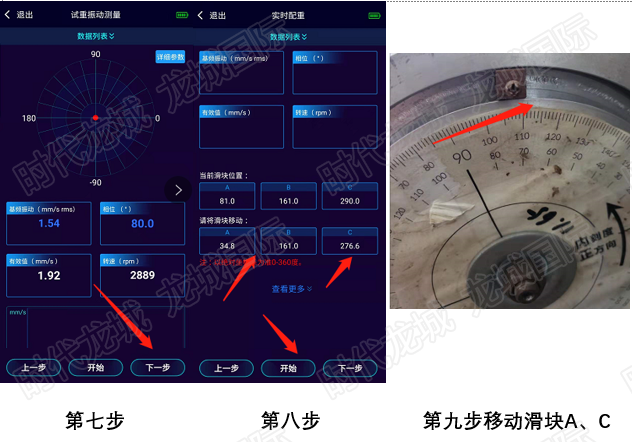

4)?試重測量

點擊開始進入試重測量，等待其自動停止后，點擊下一步，根據提示移動滑塊A、C到相應位置

圖 11

下一步——開始——移動滑塊

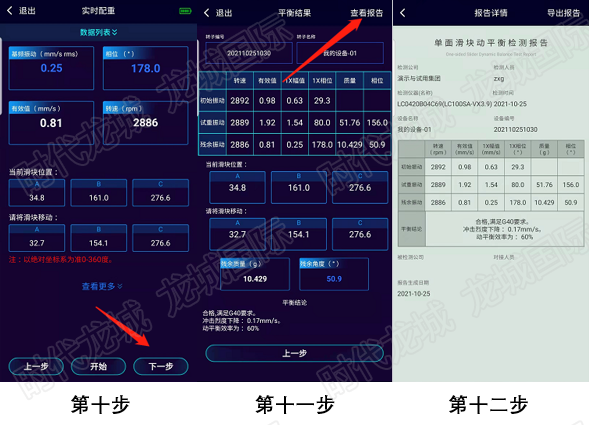

5)?平衡結果

點擊開始等待手機提示停止后關閉電機，此次平衡是0.25mm/s。點擊下一步查看平衡結果，點擊查看報告可看到平衡結論，導出平衡結果。

圖 12平衡結果

下一步——查看報告——導出報告

3.?故障診斷

可進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌。

1)?設備鏈接

LC-880多功能動平衡儀開機，水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊 第 一進行綁定。

圖 13設備綁定

終端設置——終端設置綁定——第 一

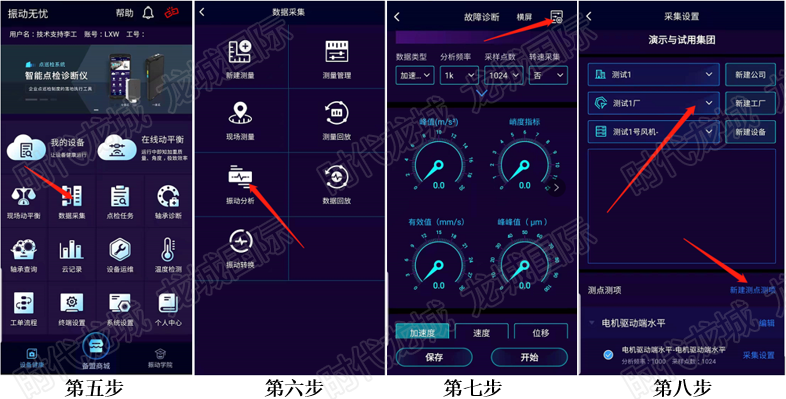

2)?故障診斷操作過程

APP首頁、數據采集、振動分析、故障診斷右上角，采集設置可選擇/創建公司，工廠，設備、測點、測向，點擊確定進入故障診斷可選擇數據類型、分析頻率、采樣點數，點擊開始等數據穩定后保存即可。

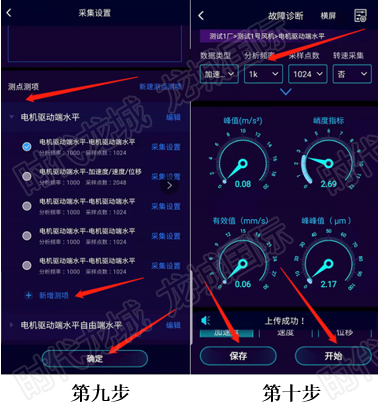

圖 14故障診斷操作

數據采集——振動分析——右上圖標——采集設置——開始采集——保存

3)?數據回放

數據采集界面，點擊、數據回放、測試一號風機、選擇相對應的測點即可看到結果。

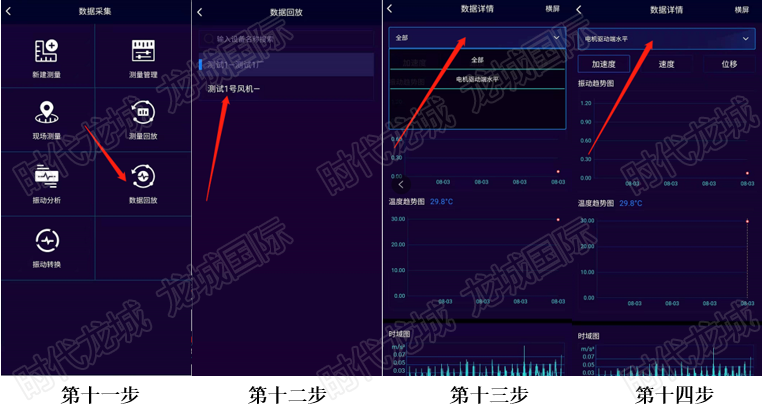

圖 15數據回放

數據回放——點擊采集設備——全部——電機驅動端水平

4.?軸承診斷

軸承狀態結論清晰直觀：直接按綠、黃、紅來指示，同時配以文字說明，如：潤滑不良等直接文字提示。

1)?設備鏈接

LC-880開機，水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊第 一進行綁定。

圖 16設備連接

終端設置——終端設備綁定——第 一

2)?軸承診斷操作步驟

APP首頁、軸承診斷、右上角可選擇/創建公司、工廠、車間、設備、測點、測向，根據實情選擇對應的測點測向點擊確定，進入軸承診斷界面點擊開始等待其診斷結果即可。

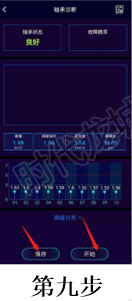

圖 17軸承診斷操作步驟

軸承診斷——右上——采集設置——開始 采集——保存

5.?點檢任務

LC880無線振動點巡檢儀功能強大，能進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌，讓您的工作更方便快捷，準確到位。

1)?設備鏈接

LC-880開機，水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP、終端設置、終端儀器綁定搜索到自己的設備，點擊第 一進行綁定。

圖 18設備連接

終端設置——終端設備綁定——第 一

2)?點檢任務操作步驟

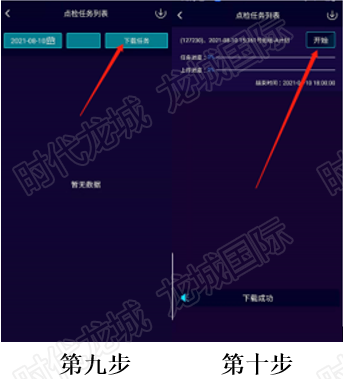

點檢任務下載

APP首頁，點檢任務、設備點檢、右上、選擇日期、確定、下載任務。

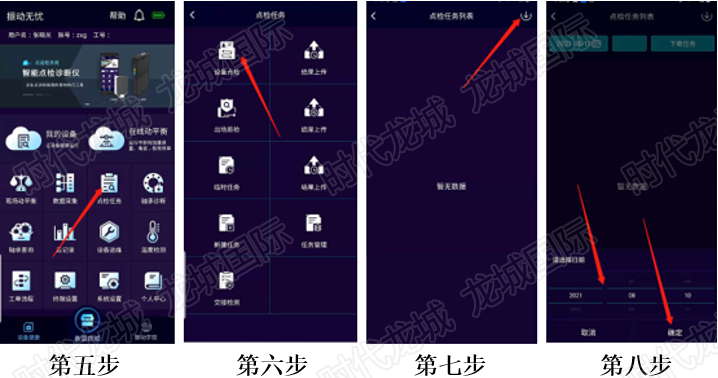

圖 19點檢任務下載

點檢任務——設備點檢——右上——確定——下載

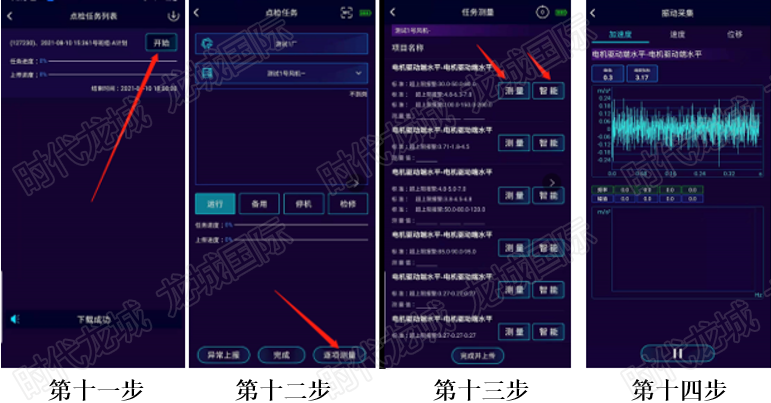

點檢任務操作

開始、逐步測量、測量/智能、完成上傳、完成、確定。

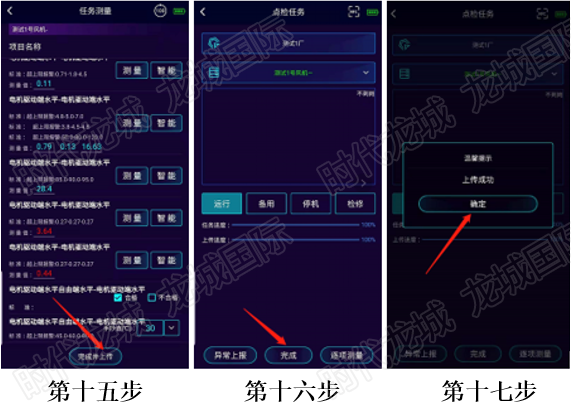

圖 20點檢任務操作

開始——逐步測量——測量——完成上傳——完成——確定

三、?技術參數

表 1 LC-880多功能動平衡儀技術參數

表 1?LC-880多功能動平衡儀技術參數
