一、?產品概述

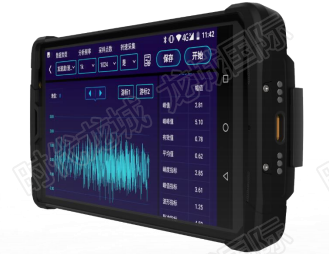

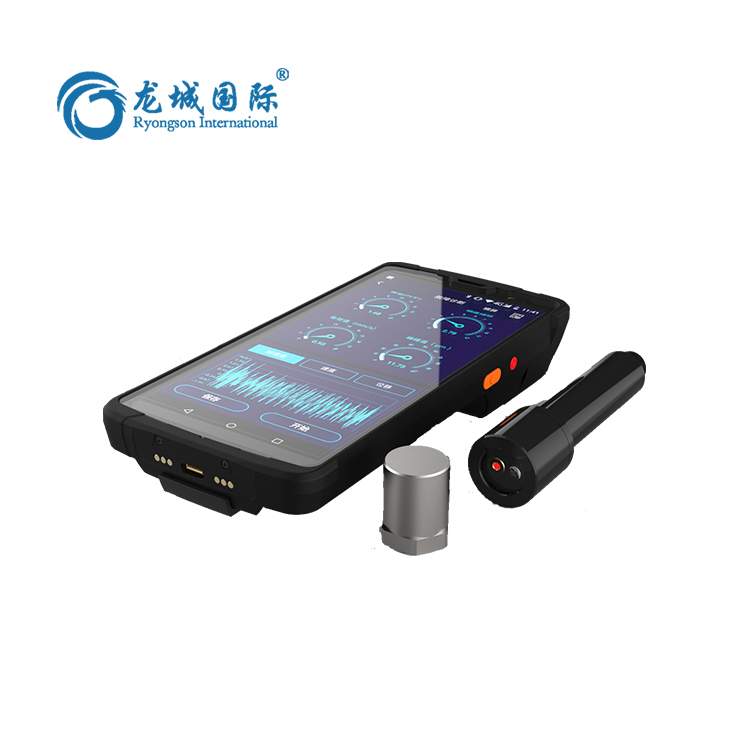

LC-180A多功能動平衡儀，是專門針對旋轉設備動平衡而設計的，用于現場設備動平衡矯正使用，在此之上，系統支持，點檢功能，故障診斷功能。

圖 1故障診斷儀

二、?產品功能

1.?動平衡

具有單面動平衡能力，可適合不同種類轉子的現場平衡。可以在現場迅速判斷機械設備運行狀態，分析出機械設備是否存在動平衡不良故障。如果存在，則可以利用系統提供的試重法或影響系數法進行動平衡校正，系統將自動解算出加(減)配重的質量大小和角度。許多情況下，一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡。

1)?設備連接操作

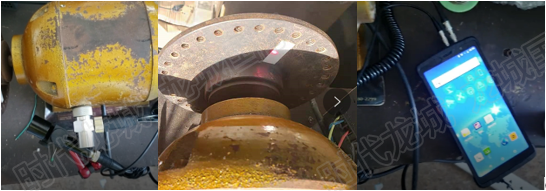

設備旋轉體上貼上反光貼、LC-180A開機，振動傳感器水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP。

圖 2設備連接

2)?動平衡操作步驟

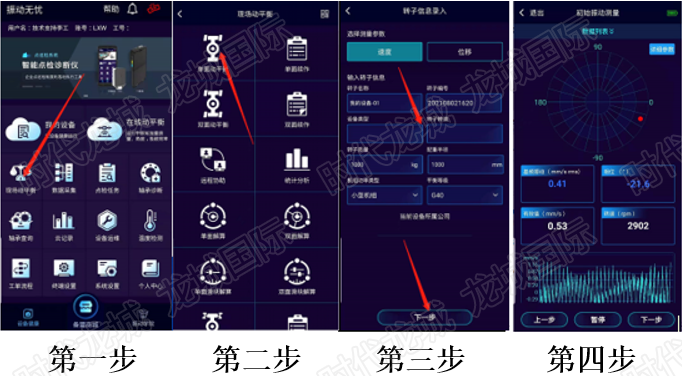

點擊現場動平衡、單面動平衡、輸入相應的參數、下一步、開啟電機并點開始。

圖?3轉子配置

現場動平衡——單面動平衡——輸入轉子信息——下一步——開始——下一步

3)?配置試重

等待手機提示停止后關閉電機，根據提示在0度配置4.57g，點擊下一步啟動電機。

圖 4配置試重

配重——輸入配重——下一步

4)?一次配重

點擊開始等待其自動停止后關閉電機取下試重，點擊下一步，根據提示5.4度位置配置1.47g，點擊開始啟動電機。

圖 5第 一次配重

開始——下一步——配重——開始

5)?二次配重

圖 6二次配重

開始——配重

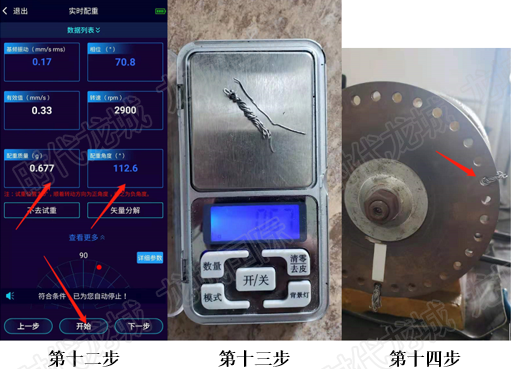

點擊開始等待手機停止后關閉電機，在112度配置0.67g，點擊開始并開啟電機。

6)?平衡結果

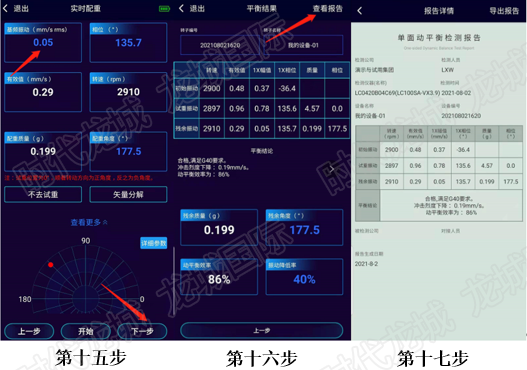

點擊開始等待手機提示停止后關閉電機，此次平衡結果是0.05mm/s。點擊下一步查看平衡結果，點擊查看報告可看到平衡結論，導出平衡結果。

圖 7平衡結果

下一步——查看報告——導出報告

2.?故障診斷

可進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌。

1)?設備鏈接

LC-180A多功能動平衡儀開機，振動傳感器水平吸附在電機負載側，連接好轉速傳感器。打開振動無憂APP。

圖 8設備連接

2)?故障診斷操作過程

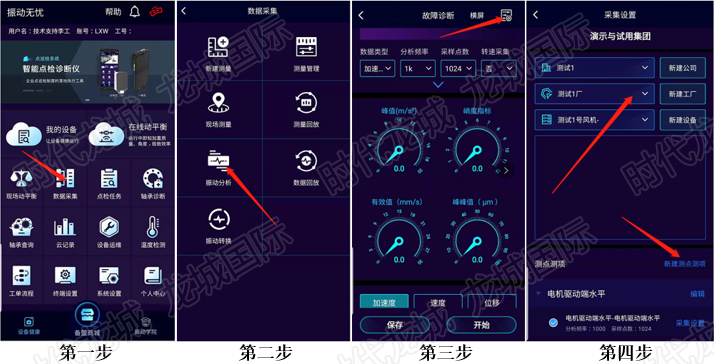

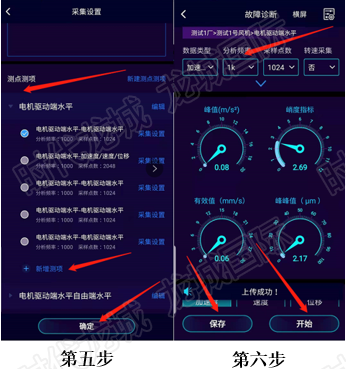

APP首頁、數據采集、振動分析、故障診斷右上角，采集設置可選擇/創建公司，工廠，設備、測點、測向，點擊確定進入故障診斷可選擇數據類型、分析頻率、采樣點數，點擊開始等數據穩定后保存即可。

圖 9故障診斷操作

數據采集——振動分析——右上圖標——采集設置——開始采集——保存

3)?數據回放

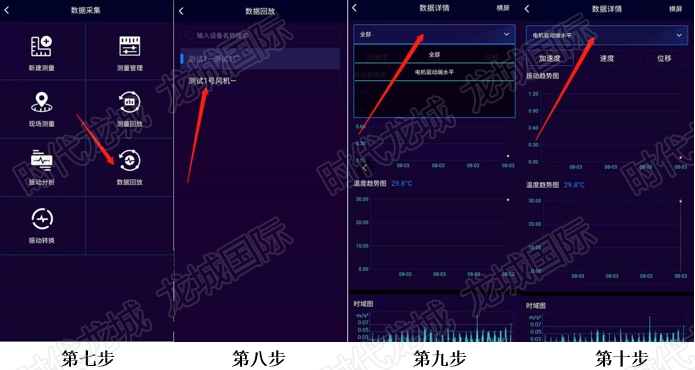

數據采集界面，點擊、數據回放、測試一號風機、選擇相對應的測點即可看到結果。

圖 10數據回放

數據回放——點擊采集設備——全部——電機驅動端水平

3.?軸承診斷

軸承狀態結論清晰直觀：直接按綠、黃、紅來指示，同時配以文字說明，如：潤滑不良等直接文字提示。

1)?設備鏈接

LC-180A開機，振動傳感器水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP。

圖 11設備連接

2)?軸承診斷操作步驟

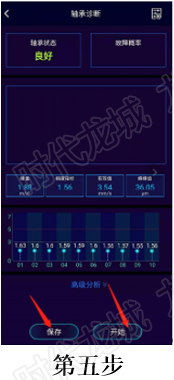

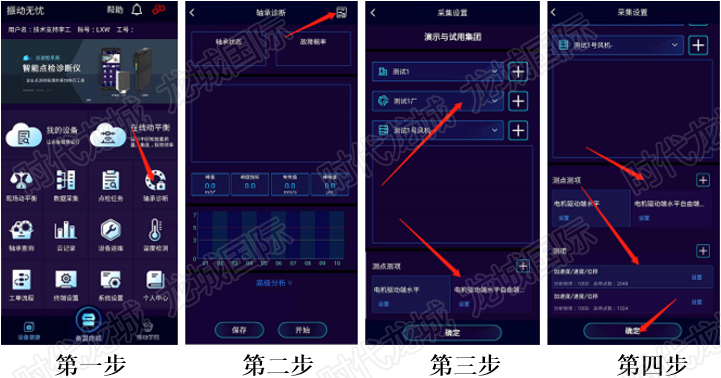

APP首頁、軸承診斷、右上角可選擇/創建公司、工廠、車間、設備、測點、測向，根據實情選擇對應的測點測向點擊確定，進入軸承診斷界面點擊開始等待其診斷結果即可。

圖 12軸承診斷操作步驟

軸承診斷——右上——采集設置——開始 采集——保存

4.?點檢任務

LC-180A多功能動平衡儀功能強大，能進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌，讓您的工作更方便快捷，準確到位。

1)?設備鏈接

LC-180開機，振動傳感器水平吸附在電機負載側，鏈接好轉速傳感器。打開振動無憂APP。

圖 13設備連接

2)?點檢任務操作步驟

點檢任務下載

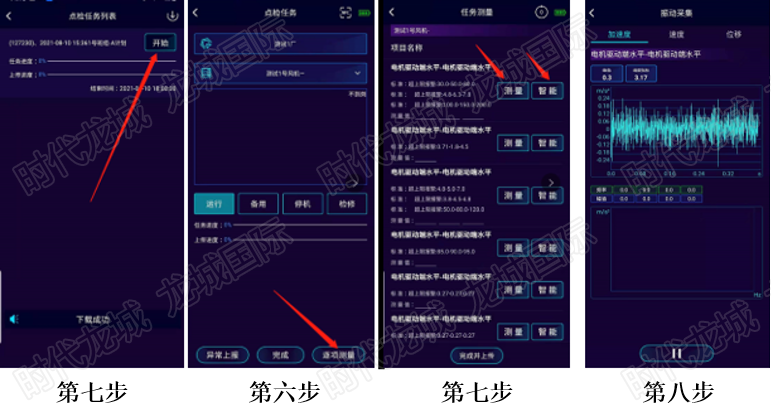

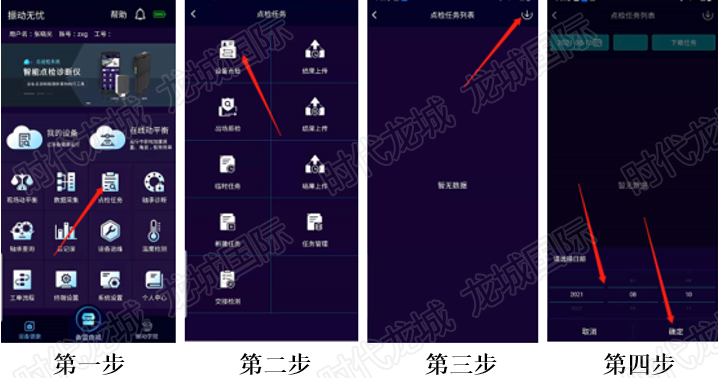

APP首頁，點檢任務、設備點檢、右上、選擇日期、確定、下載任務。

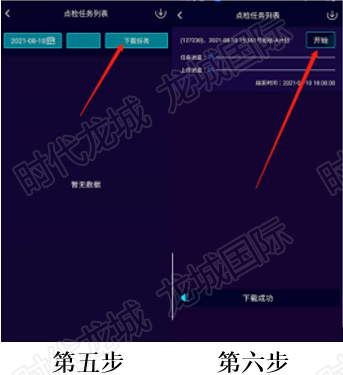

圖 14點檢任務下載

點檢任務——設備點檢——右上——確定——下載

點檢任務操作

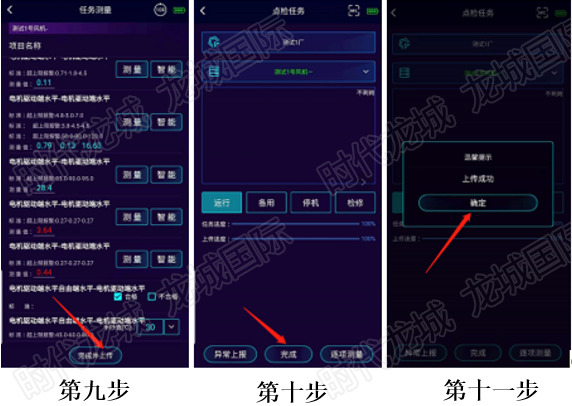

開始、逐步測量、測量/智能、完成上傳、完成、確定。

圖 15點檢任務操作

開始——逐步測量——測量——完成上傳——完成——確定

LC-180多功能動平衡儀技術參數

參 數	指 標
處理器	MT6763 8核 2.0GHz
操作系統	Android 8.1
RAM	4GB
ROM	64GB
攝像頭	后置1300萬自動對焦攝像頭（1600W攝像頭可選）；高亮度LED閃光燈， 前置500萬定焦攝像頭
顯示器尺寸/類型	6.0”IPS高亮屏
分辨率	2160*1080
觸摸屏	5點電容觸摸屏
充電方式	PE快充，充滿不超過4小時
藍牙	BT4.1 BLE
Wi-Fi	IEEE 802.11 a/b/g/n 2.4G 5G雙頻
數據通信	FDD-LTE B1/B3/B5/B7 TDD-LTE B38/B39//B40/B41 TDSCDMA B34/B39 WCDMA B1/B2/B5/B8 GSM B2/B3/B5/B8 CDMA1x/CDMA2000 BC0
GPS定位模塊	GPS+BD+GLONASS
擴展卡插槽	可擴展zui大128G 存儲卡
外部接口	USB-TypeC，支持快充，支持OTG 底部充電和USB觸點；
鍵盤	2個音量鍵，2個功能鍵左右各一個，1個電源鍵
通知方式	聲音、震動、LED提示
PSAM卡（智能加密卡）	支持
高精度GPS定位模塊	GPS+BD+GLONASS
振動測量	加速度，速度，位移
振動通道	單通道
AD數位	16位
采樣頻率	128kHz（max）
譜線數	12800（max）
增益選擇	1,2,4,8（自動調整）
抗混濾波	支持（自動調整）
測量范圍	加速度（單峰值）：0.1-199.9m/s2 速度（有效值）：0.1-199.9mm/s 位移（峰峰值）：1-1999/um
觸發采集	支持鍵項觸發
溫度測量范圍	-55℃～380℃
溫度測量精度	20℃～200℃ ±1%或±1℃（取大值） 200℃～380℃ ±2%或±2℃（取大值） -50℃～20℃ ±2%或±2℃（取大值）
紅外測溫D:S	12：1
紅外溫度發射率	0.1～1.0（可調）
轉速接入	TTL、光電、霍爾、接近開關
轉速測量范圍	30-60000rpm
