配合振動無憂APP即可完成現場動平衡。還能進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，并且全面解決風機出廠檢驗，運行狀態監測，異常振動分析與故障診斷，同時支持遠程技術指導與故障診斷，做到對每一臺風機的運行狀態都了如指掌。
LC100S無線振動點巡檢儀功能強大，能進行振動、溫度測量，現場觀測波形、頻譜，還可以將每臺設備的工藝量、觀察量手工錄入，做到對每一臺機器的運行狀態都了如指掌，讓您的工作更方便快捷，準確到位。
振動監測智能終端用于長時間在線監測設備運行狀態 用于在線監測設備運行狀態。 4通道振動監測，4路溫度測量，4路工藝量測量（可用于壓力，電壓等測量）。
一、產品概述
二、產品功能
LC-180多功能振動分析診斷儀在硬件設計上，選用了高可靠性、高兼容性的工業級精、密元器件，保證了在各種工況下振動數據采集的穩定性和數據精度，并且不會對現場的其他儀器產生干擾。產品自帶增益調整功能，保證了信號的采集，提高了設備在各類振動數據采集業務中的準確性、適用性。
同時，數據可實時將設備狀態數據上傳云平臺，進行細化的振動分析及故障診斷，并且數據不丟失，為客戶形成設備典型故障案例庫。
圖. 3 知識庫模塊
LC-180多功能振動分析診斷儀包含軸承診斷功能，通過采集軸承振動數據，即時判斷軸承狀態，結果一目了然，非專業人員也可知道軸承狀態。
(三)現場動平衡
現場動平衡技術可以在不改變設備原有安裝條件(即不拆下轉子)的基礎上，利用很短的時間解決設備轉子或軸系動平衡不良的故障狀態，從而大大節省拆卸、運輸、安裝、維修的費用，進而為企業帶來明顯的經濟效益。
(四)設備點巡檢
LC-180多功能振動分析診斷儀配合設備點巡檢系統，可實現企業實行的設備點巡檢，是企業點巡檢制度的有效落地執行工具。可實現測量量、抄表量、觀察量的數字化記錄，免去了傳統的手抄筆錄，大幅提高了設備點巡檢的效率及準確度。
表. 1 主機技術指標
參 數
指 標
處理器
MT6763 8核 2.0GHz
操作系統
Android 8.1
RAM
4GB
ROM
64GB
攝像頭
后置1300萬自動對焦攝像頭（1600W攝像頭可選）；高亮度LED閃光燈，
顯示器尺寸/類型
6.0”IPS高亮屏
分辨率
2160*1080
觸摸屏
5點電容觸摸屏
充電方式
PE快充，充滿不超過4小時
藍牙
BT4.1 BLE
Wi-Fi
IEEE 802.11 a/b/g/n 2.4G 5G雙頻
數據通信
FDD-LTE B1/B3/B5/B7
GPS定位模塊
GPS+BD+GLONASS
擴展卡插槽
可擴展zui大128G 存儲卡
外部接口
USB-TypeC，支持快充，支持OTG
鍵盤
2個音量鍵，2個功能鍵左右各一個，1個電源鍵
通知方式
聲音、震動、LED提示
PSAM卡（智能加密卡）
支持
高精度GPS定位模塊
GPS+BD+GLONASS
振動測量
加速度，速度，位移
振動通道
單通道
AD數位
16位
采樣頻率
128kHz（max）
譜線數
12800（max）
增益選擇
1,2,4,8（自動調整）
抗混濾波
支持（自動調整）
測量范圍
加速度（單峰值）：0.1-199.9m/s2?
速度（有效值）：0.1-199.9mm/s
位移（峰峰值）：1-1999/um
觸發采集
支持鍵項觸發
溫度測量范圍
-55℃～380℃
溫度測量精度
20℃～200℃ ±1%或±1℃（取大值）
200℃～380℃ ±2%或±2℃（取大值）
-50℃～20℃ ±2%或±2℃（取大值）
紅外測溫D:S
12：1
紅外溫度發射率
0.1～1.0（可調）
轉速接入
TTL、光電、霍爾、接近開關
轉速測量范圍
30-60000rpm
前置500萬定焦攝像頭
TDD-LTE B38/B39//B40/B41
TDSCDMA B34/B39
WCDMA B1/B2/B5/B8
GSM B2/B3/B5/B8
CDMA1x/CDMA2000 BC0
底部充電和USB觸點；
表. 2 振動加速度傳感器技術指標
|
參數 |
指標 |
|
靈敏度 |
100mV/g |
|
量程 |
50g |
|
頻率響應（Hz） |
0.5～10k Hz（±3dB） |
|
工作溫度 |
-20～80℃ |
|
安裝方式 |
M5螺孔+磁座 |
|
輸出方式 |
頂端M12*4PIN |
|
連接線纜 |
螺旋線（標配） |
|
外形尺寸 |
Φ22×45mm |
|
重量 |
50g |
表. 3 轉速傳感器技術指標
|
參數 |
指標 |
|
測量范圍 |
1～45k Hz |
|
輸出信號 |
方波 |
|
供電電源 |
5VDC |
|
檢測距離 |
≤3m（強光下可能縮短） |
|
工作溫度 |
-20～80℃ |
|
型號 |
測振 |
測溫 |
轉速 |
功能 |
|
LC-180 |
1通道 帶傳感器 |
1通道 帶傳感器 |
1通道 帶傳感器 |
故障診斷 設備點巡檢 |
|
LC-180A |
1通道 帶傳感器 |
1通道 帶傳感器 |
1通道 帶傳感器 |
現場動平衡 故障診斷 設備點巡檢 |
2020年8月經唐山某熱電有限公司委托，對其引風機進行了設備健康診斷，并精、準診斷出風機軸承問題。
風機各測點特征值如表.1所示：
表. 4 振動特征值列表
|
振動 測點 |
加速度 |
速度 |
位移 |
|
|
峰值 (m/s2) |
峭度指標 (無量綱) |
(mm/s) |
（μm） |
|
|
電機輸出端水平徑向2H |
9.98 |
1.71 |
3.7 |
110.67 |
|
電機輸出端垂直徑向2V |
4.59 |
2.75 |
0.55 |
9.35 |
|
風機驅動端水平徑向3H |
40.62 |
8.32 |
2.61 |
78.17 |
|
風機驅動端垂直徑向3V |
57.1 |
7.14 |
2.95 |
36.88 |
|
風機驅動端軸向3A |
20.54 |
2.78 |
6.99 |
93.88 |
|
風機自由端水平徑向4H |
3.13 |
2.65 |
1.96 |
67.02 |
|
風機自由端垂直徑向4V |
2.7 |
2.7 |
0.66 |
20.45 |
|
風機自由端軸向4A |
2.37 |
2.77 |
2.07 |
78.89 |
表. 5 軸承特征值列表（22244 CC/W33@800rpm）
|
序號 |
軸承頻率（Hz@800rmp） |
幅值 |
故障位置 |
|
1 |
144 |
0.04 |
內環 |
|
2 |
109 |
0.04 |
外環 |
|
3 |
93 |
0.09 |
滾動體 |
|
4 |
5.7 |
0.01 |
保持架 |
風機驅動端振動分析如下：

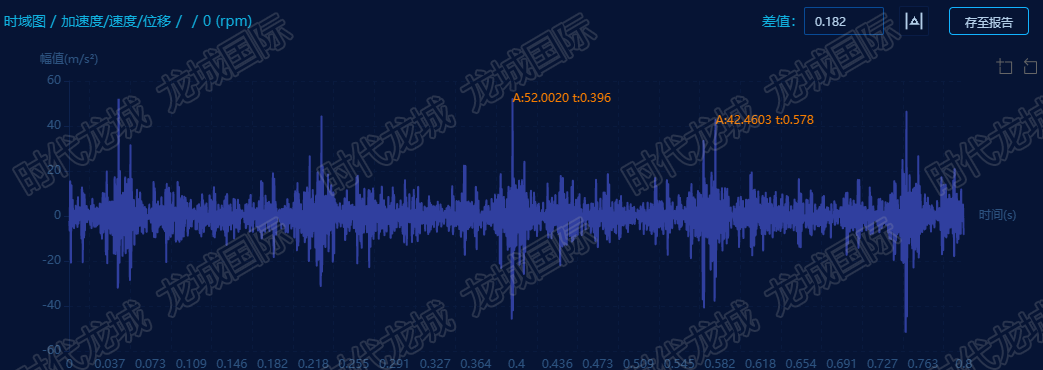

圖. 7?風機驅動端垂直徑向時域圖
如圖所示，峰值達到52m/s2，波形中可見明顯的沖擊信號
圖. 8?風機驅動端垂直徑向頻譜圖
如圖所示，明顯可見以滾動體故障頻率（93Hz）為值的調制
圖. 9?風機驅動端水平徑向時域圖
如圖所示，峰值達到50m/s2，波形中可見明顯的沖擊信號
圖. 10?風機驅動端水平徑向頻域圖
如圖所示，明顯可見以滾動體故障頻率（93Hz）為值的調制
圖. 11?風機驅動端軸向頻譜圖
如圖.5所示，明顯可見滾動體故障頻率
經軸承拆卸，明顯可見滾動體大面積嚴重磨損、剝落，如圖.7、8所示：
圖. 12?已解體的軸承
圖. 13?磨損的滾子
